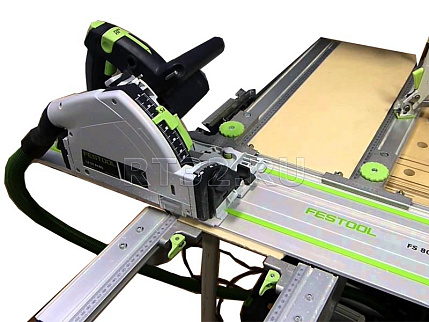

Резка листового материала

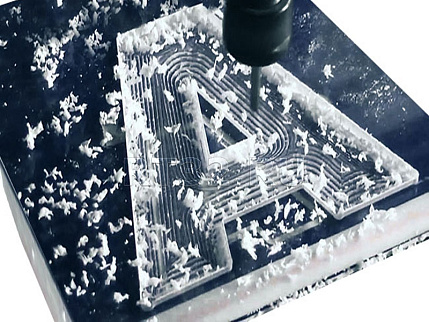

Требования к макетам для фрезеровки:
Уважаемые коллеги, для систематизации приема файлов на резку, разработан комплекс требований и рекомендаций по подготовке файлов:
- Файлы для резки подготавливаются только в программе CorelDRAW, версий 9 - 13.
- Файл должен содержать только предназначенные для резки векторные объекты и условия выполнения заказа, оформленные в соответствии с п.13.
- Размер объектов в файле задается в миллиметрах. Объекты должны иметь масштаб 1:1 относительно конечного продукта фрезерования.
- Изображение для резки и гравировки на листовом материале должно предоставляться во фронтальном виде (не зеркальном), при этом защитная пленка, которой изначально покрыт лист материала, останется на фронтальной поверхности изделия.
- Для фрезерования кассет из композитного материала контур выкройки, прорезные элементы, канавки для сгибов, необходимо подготовить в зеркальном виде. Внешний контур выкройки кассеты, прорезаемый насквозь, должен представлять единую замкнутую линию. Канавки для сгибов материала размечаются отдельно линиями красного цвета, обозначающими центр канавки.
- Векторное изображение в файле для резки не должно содержать:
- Разомкнутых точек в замкнутых контурах;
- Заливок;
- Наложений контуров друг на друга и двойных линий.
8. Линии изображения для гравировки не должны быть тоньше 0,5 мм.
9. Минимальный размер шрифта для сквозной резки в мм:
- 40 мм для ПВХ 6-10 мм;
- 30 мм для ПВХ 2-5 мм;
- 30 мм для оргстекла 2-10 мм.
При резке элементов меньшего размера возможна потеря качества резки вследствие недостаточной фиксации мелких элементов вакуумным прижимом станка, в этом случае можно применить раскрой с легко удаляемыми «трафаретными» перемычками толщиной 0,5 мм. Пометку об изготовлении фрезеровки с перемычками нужно разместить в дополнительных условиях в соответствии с п.13.10. Радиус закругления во внутренних углах раскраиваемых элементов 1,5 мм (диаметр фрезы 3 мм). При резке мелких элементов, размером 40-30 мм, возможен радиус внутренних углов 0,75 мм (диаметр фрезы 1,5 мм), стоимость работ в этом случае увеличивается в 1,8 раза. Пометку об изготовлении фрезеровки с радиусом внутренних углов 0,75 мм нужно разместить в дополнительных условиях в соответствии с п.13.
11. При подготовке файлов для акрилайта изображение должно содержать только центральные линии элементов, толщина элементов задается толщиной линии. Элементы одинаковой толщины должны быть сгруппированы. Группы элементов с разной толщиной линии должны быть окрашены в разные произвольные цвета.
12. В случае если требуется изготовить элементы, которые в последствии планируется вставлять один в другой, то следует учитывать следующее:
- Между контурами сопрягаемых деталей должен быть предусмотрен технологический зазор, позволяющий помещать их одну в другую. Технологический зазор для различных сопрягаемых материалов и различного размера деталей может варьироваться от 0,1 до 1 мм. Технологический зазор подбирается заказчиком самостоятельно. Точность выполнения деталей фрезерного участка ДМР 0,03мм.
- После выполнения фрезеровки может потребоваться ручная доработка углов объектов (выполняется заказчиком самостоятельно);
- Материал, толщина;
- Вид обработки;
- Дополнительные условия;
- Контакты, содержащие номер мобильного телефона и ответственное лицо.
Оргстекло 10 мм, раскрой, внутренние углы R 0.75 мм.14. Название файла должно содержать:
- Имя отправителя;
- Дату отправки дд мм гг;
- Название файла
Помните! Правильная подготовка файла существенно сокращает срок выполнения заказа. Подготовка и доработка файлов для фрезерования – платная услуга.
